铁粉芯磁环电感
| 铁粉芯磁环电感： | |||||||||
| 一. 铁粉芯磁环电感外观图 | |||||||||
| 材质有：-2材（红/透明）、-8材（黄/红）、-18材（绿/红）、-26材（黄/白）、-28材（灰/绿）、-33材（灰/黄）、-38材（灰/黑）、-40材（绿/黄）、-45材（黑色）、-52材（绿/蓝） | |||||||||
| 二. 铁粉芯磁环电感 | |||||||||
| 1.工作频率：50Hz-5MHz | |||||||||
| 2.输出功率：1 to 500 W | |||||||||
| 3.工作温度：-40℃ to +200℃ | |||||||||
| 4.储存温度：-25℃ to +50℃ | |||||||||
| 5.储存湿度：30 to 95% | |||||||||
| 三. 铁粉芯磁环电感的特点 | |||||||||
| 它是由100%的铁粉添加有机或无机粘合剂压制而成，其偏置性能在所有粉末磁芯材料中最高 。 | |||||||||
| 市场上通常称之为Iron Powder 或铁粉芯磁环. | |||||||||
| 铁粉芯磁环主要特点是 : 由于生产工艺较其他几种简单，原材料*********，且具有较好的磁性能，是四大系列金属软磁粉芯中使用量最大、最为广泛的一种。 | |||||||||
| 从μe10的-2材质铁粉芯到μe75的-26、-52等各种材质的铁粉芯，适用于各种不同的使用场合。 | |||||||||
| 还有用铁氧体掺入适量做的复合铁粉芯，具有较高的导磁率，在某些使用场合可以弥补铁粉芯导磁率较低的缺陷。 | |||||||||
| 四. 铁粉芯磁环电感的应用 | |||||||||
| 主要应用于高频抗流器、功率转换输出抗流器、EMI噪音滤波器、脉冲变压器、DC输出/输入滤波器、调光抗流器、功率因数修正电感器（PFC）、连续态反驰电感器等。 | |||||||||
|
|||||||||
| |||||||||
|
|||||||||

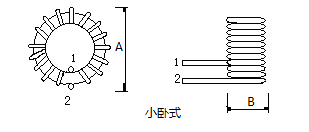

| 型号 | 产品尺寸（mm)max | 电感量 | 饱和电流 | ||||||
| A | B | ||||||||
| TCH3026 | 12 | 7 | 10uH-14uH | 0.5-2A | |||||
| TCH4426 | 15 | 8 | 10uH-47uH | 0.5-2A | |||||
| TCH5026 | 18 | 10 | 10uH-68uH | 1.0-3.0A | |||||
| TCH5026B | 18 | 12 | 10uH-100uH | 2.0-5.0A | |||||
| TCH6026 | 20 | 11 | 10uH-220uH | 3.0-5.0A | |||||
| TCH6826 | 24 | 10.5 | 15uH-500uH | 1.0-5.0A | |||||
| TCH6026D | 20 | 16 | 33uH-800uH | 1.0-5.0A | |||||
| TCH8026 | 26 | 12 | 50uH-960uH | 3.0-5.0A | |||||
| TCH10626 | 36 | 19.5 | 30uH-850uH | 2.0-10.0A | |||||
| TCH13026 | 42 | 21.5 | 30uH-950uH | 2.0-10.0A | |||||
